接觸器的檢測方法

1.交流接觸器的檢測方法

交流接觸器位于熱保護繼電器的上一級，用來接通或斷開用電設備的供電線路。該接觸器的主觸點連接用電設備，線圈連接控制開關，若該接觸器損壞，應對其觸點和線圈的阻值進行檢測。

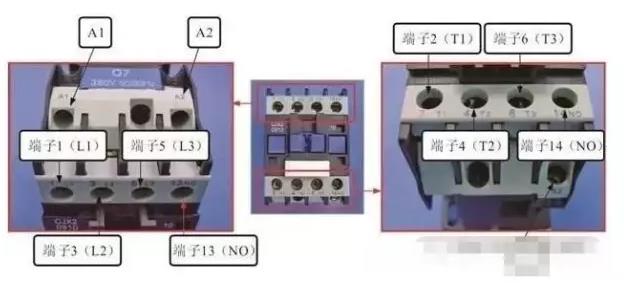

在檢測之前，先根據接觸器外殼上的標識，對接觸器的接線端子進行識別。根據標識可知，接線端子1、2為相線L1的接線端，接線端子3、4為相線L2的接線端，接線端子5、6為相線L3的接線端，接線端子13、14為輔助觸點的接線端，A1、A2為線圈的接線端。

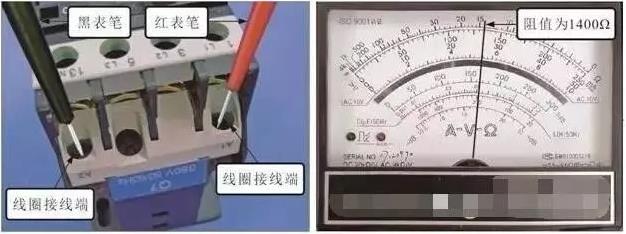

為了使檢修結果準確，可將交流接觸器從控制線路中拆下，然后根據標識判斷好接線端子的分組后，將萬用表調至“×100”歐姆檔，對接觸器線圈的阻值進行檢測。將紅、黑表筆搭在與線圈連接的接線端子上，正常情況下，測得阻值為1400 Ω。若測得阻值為無窮大或測得阻值為0，說明該接觸器已損壞。

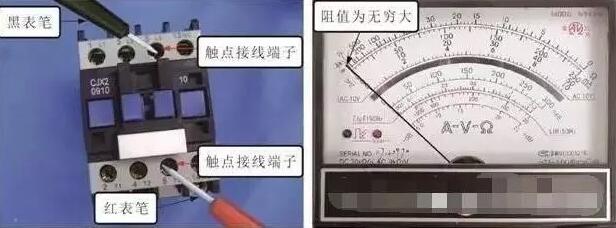

根據接觸器標識可知，該接觸器的主觸點和輔助觸點都為常開觸點，將紅、黑表筆搭在任意觸點的接線端子上，測得的阻值都為無窮大。

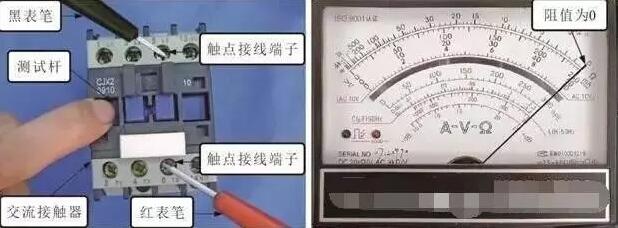

當用手按下測試桿時，觸點便閉合，紅黑表筆位置不動，測量阻值變為0。

若檢測結果正常，但接觸器依然存在故障，則應對交流接觸器的連接線纜進行檢查，對不良的線纜進行更換。

2.直流接觸器的檢測方法

直流接觸器受直流電的控制，它的檢測方法與交流接觸器相同，也是對線圈和觸點的阻值進行檢測。正常情況下，觸點間的阻值應為無窮大；觸點閉合時，阻值為0，斷開時，阻值為無窮大。

開關的檢測方法

1.常開開關的檢測方法

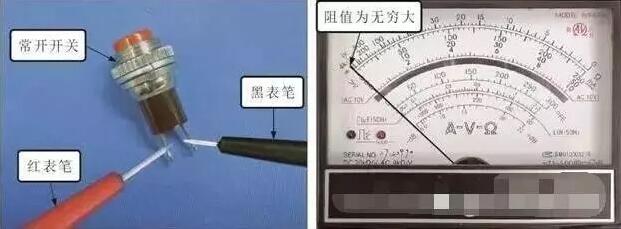

常開開關位于接觸器線圈和供電電源之間，用來控制接觸器線圈的得電，從而控制用電設備的工作。若該常開開關損壞，應對其觸點的閉合和斷開阻值進行檢測。將萬用表調至“×1”歐姆檔，對觸點的阻值進行檢測，將紅、黑表筆分別搭在觸點接線柱上，正常情況下，測得阻值應為無窮大。

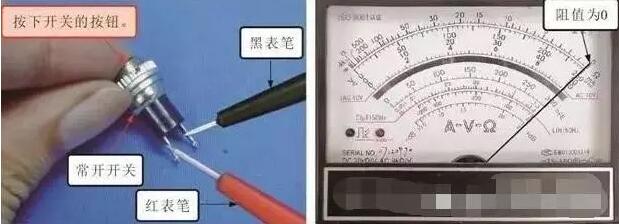

按下開關后，紅黑表筆位置保持不變，測得阻值應變為0。若測得阻值偏差很大，說明常開開關已損壞。

2.復合開關的檢測方法

在未操作前，復合開關內部的常閉靜觸點處于閉合狀態，常開靜觸點處于斷開狀態。在操作時，復合式開關內部的常閉靜觸點斷開，常開靜觸點閉合。

根據此特性，使用萬用表分別對復合式開關進行檢測。檢測時將萬用表調至“×1k”歐姆檔，將兩表筆分別搭在兩個常閉靜觸頭上，測得的阻值趨于零。

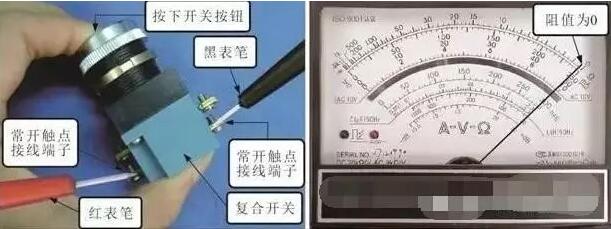

接著用同樣的方法檢測兩個常開靜觸頭之間的阻值，測得的阻值趨于無窮大。

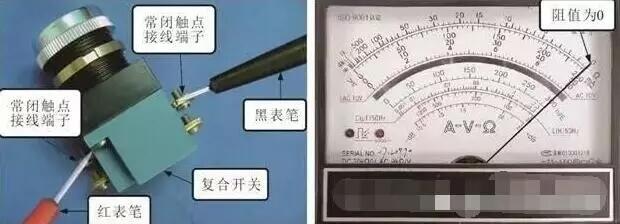

然后用手按下開關，此時再對復合開關的兩組觸點進行檢測。將紅、黑表筆分別搭在常閉觸點上，由于常閉觸點斷開，其阻值變為無窮大。

將紅、黑表筆分別搭在常開觸點上，而常閉觸點閉合，其阻值變為0。

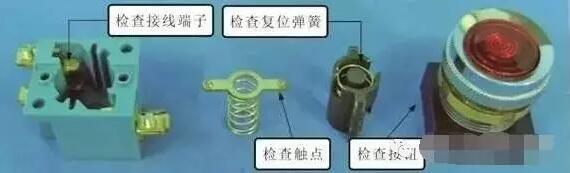

若檢測結果不正常，說明該復合開關已損壞，可將復合開關拆開，檢查內部的部件是否有損壞，若部件有維修的可能，將損壞的部件代換即可；若損壞比較嚴重，則需要將復合開關直接更換。

繼電器的檢測方法

1.電磁繼電器的檢測方法

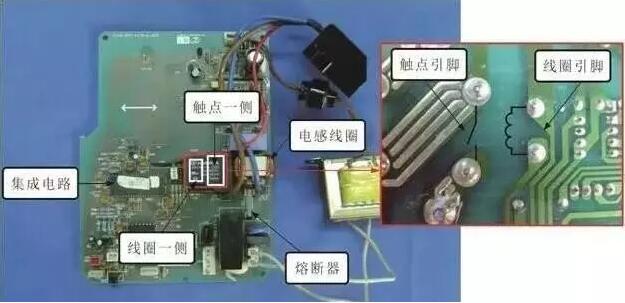

安裝于電路板上的電磁繼電器需要先對引腳進行識別，然后再進行檢測。有的印制電路板上標識有電路符號。

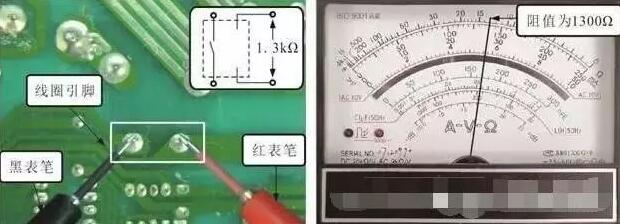

將萬用表調至“×10”歐姆檔，對線圈的阻值進行檢測，將紅、黑表筆搭在線圈的引腳上，測得阻值為1300Ω。若測得阻值為0或無窮大，說明電磁繼電器已損壞。

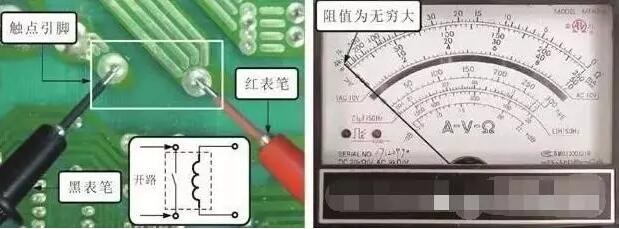

接下來對電磁繼電器的觸點進行檢測，將萬用表調至“×1”歐姆檔，對觸點的阻值進行檢測，將紅、黑表筆搭在觸點的引腳上，在斷開狀態下，阻值應為無窮大。當為線圈提供電流后，觸點閉合，測得的阻值應為0。

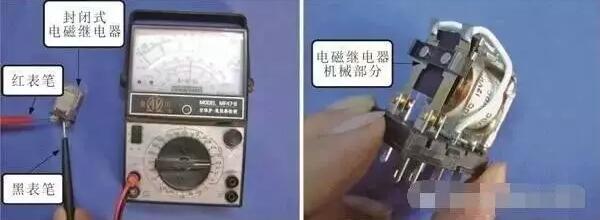

對于外殼透明的電磁繼電器，檢測線圈正常后，可直接觀察內部的觸點等部件是否損壞，根據情況進行維修或更換。而對于封閉式電磁繼電器，則需要檢測線圈和觸點的阻值，若發現繼電器損壞需要進行整體更換。

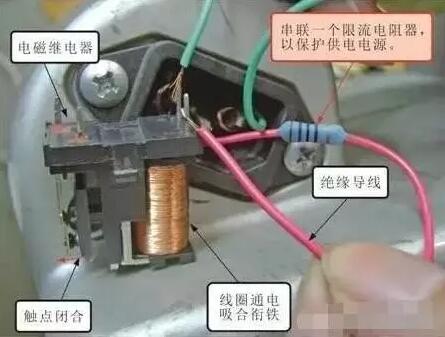

除了通過檢測判斷電磁繼電器好壞外，還可使用直流電源為其供電，直接觀察其觸點是否動作來判斷繼電器是否損壞。繼電器線圈的工作電壓都標在銘牌上（如12 V、24 V等），為繼電器線圈加電壓檢測時，必須符合線圈的額定值。

2.時間繼電器的檢測方法

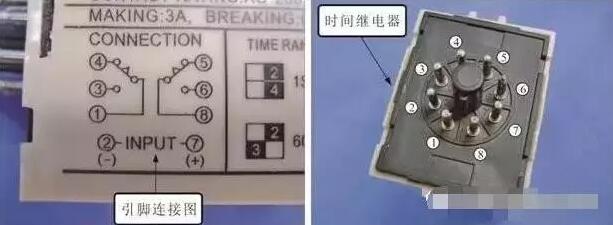

時間繼電器通常有多個引腳，為時間繼電器外殼上的引腳連接圖。從圖中可以看出，在未工作狀態下，①腳和④腳、⑤腳和⑧腳為接通狀態。此外，②腳和⑦腳為控制電壓的輸入端，②腳為負極，⑦腳為正極。

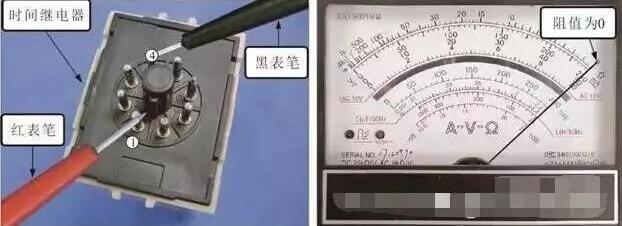

將萬用表調至“×1”歐姆檔，進行零歐姆校正后，將紅、黑表筆任意搭在時間繼電器的①和④腳上。萬用表測得兩引腳間阻值為0，然后將紅、黑表筆任意搭在⑤和⑧腳上，測得兩引腳間阻值也為0。

在未通電狀態下，①和④腳，⑤和⑧腳是閉合狀態，而在通電動作后，延遲一定的時間后①和③腳，⑥和⑧腳是閉合狀態。閉合引腳間阻值應為零，而未接通引腳間阻值應為無窮大。

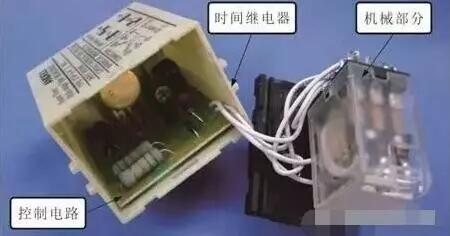

若確定時間繼電器損壞，可將器拆開后，分別對內部的控制電路和機械部分進行檢查，若控制電路中有元器件損壞，將損壞元器件更換即可；若機械部分損壞，可更換內部損壞的部件或直接將機械部分更換。

3.熱保護電器的檢測方法

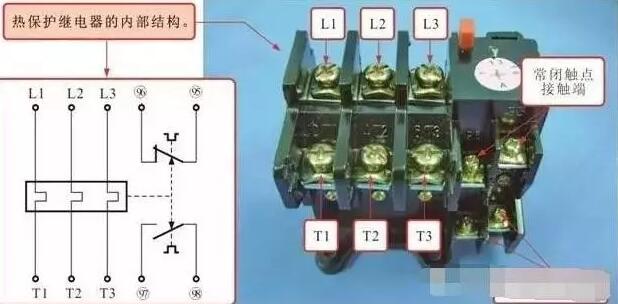

熱保護繼電器上有三組相線接線端子，即L1和T1、L2和T2、L3和T3，其中L一側為輸入端，T一側為輸出端。接線端子95，96為常閉觸點接線端，97，98為常開觸點。

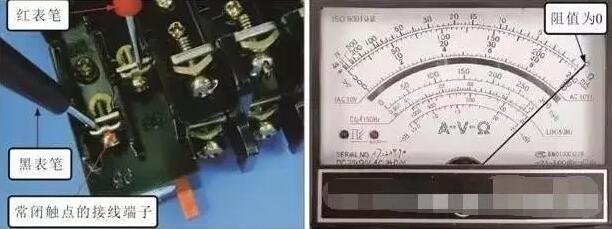

將萬用表調至“×1”歐姆檔，進行零歐姆校正后，將紅、黑表筆搭在熱保護繼電器的95、96端子上，測得常閉觸點的阻值為0 Ω。

然后將紅、黑表筆搭在97、98端子上，測得常開觸點的阻值為無窮大。

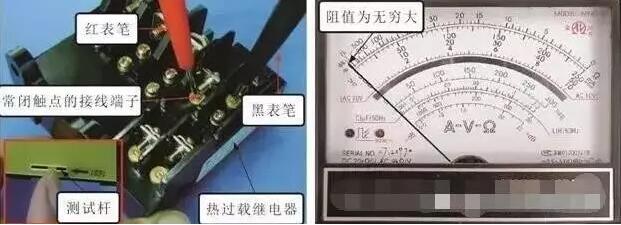

用手撥動測試桿，模擬過載環境，將紅、黑表筆搭在熱保護繼電器的95、96端子上，此時測得的阻值為無窮大。

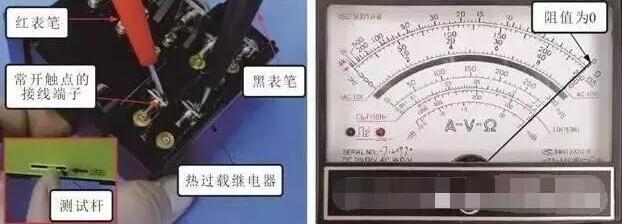

繼續用手撥動測試桿，模擬過載環境，然后將紅、黑表筆搭在97、98端子上，測得的阻值為0。
